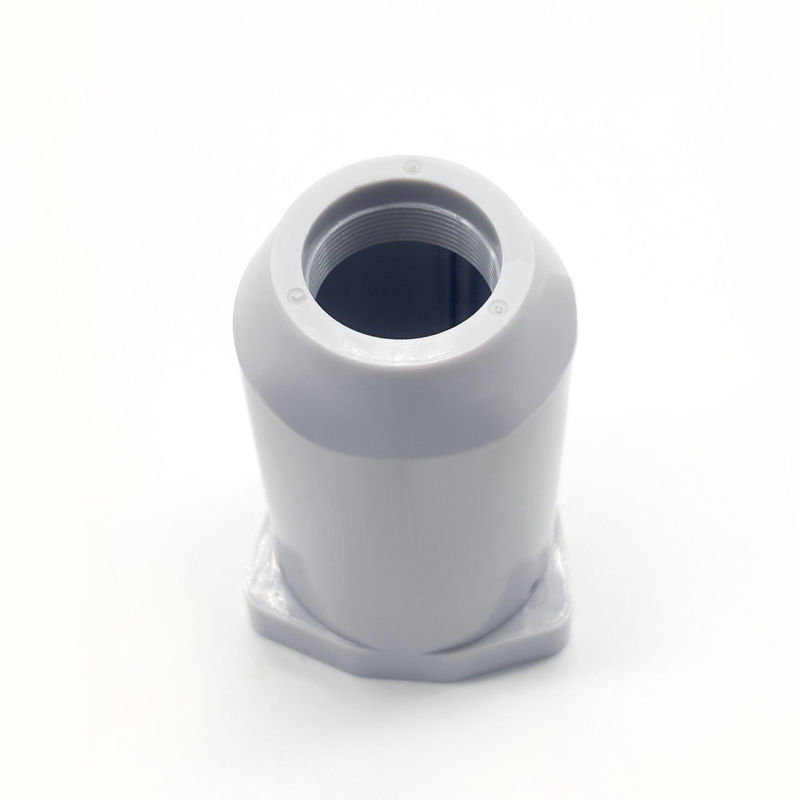

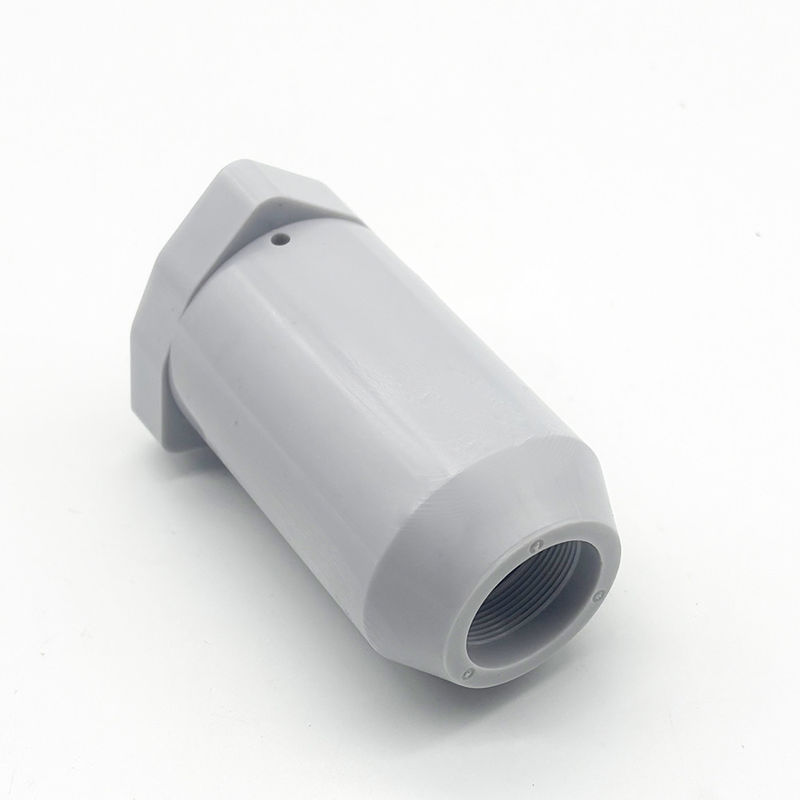

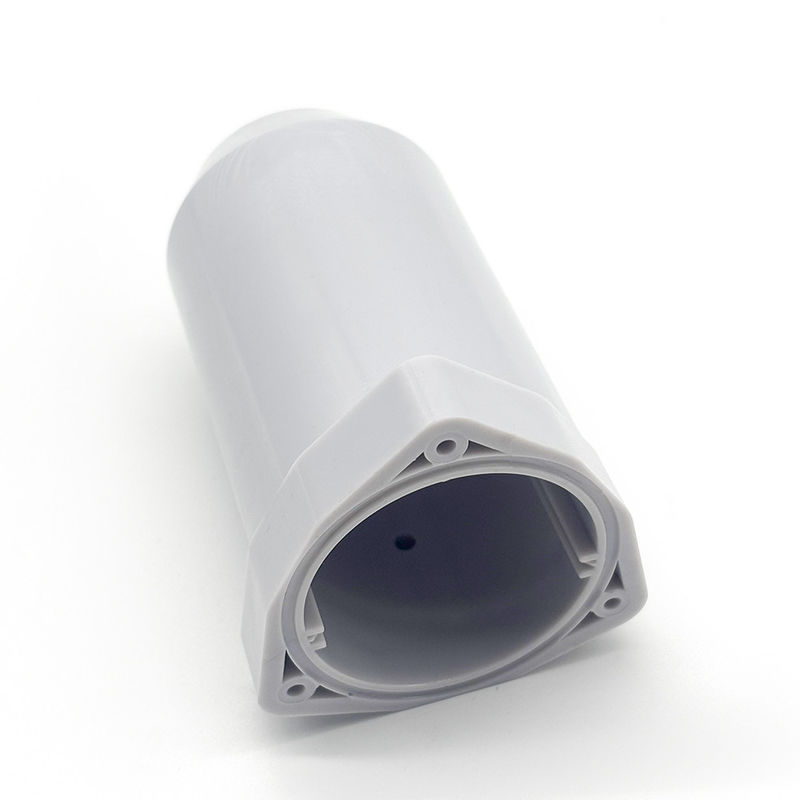

Alloggiamento per stampaggio ad iniezione di precisione resistente all'alta pressione per il sensore WP01V di Levelcon

Formaggio ad iniezione di precisione: alloggiamento resistente all'alta pressione per il sensore WP01V di Levelcon

FCE ha collaborato con Levelcon per progettare e produrre l'alloggiamento e la base per il loro sensore WP01V, un prodotto rinomato per la sua capacità di misurare una vasta gamma di livelli di pressione.Questo progetto complesso richiedeva una selezione avanzata dei materiali, soluzioni di stampaggio ad iniezione personalizzate e tecniche di demolding meticolose per garantire prestazioni e qualità eccezionali.

Materiali resistenti ai raggi UV per una durabilità estrema

Per soddisfare i severi requisiti di resistenza del sensore WP01V, FCE ha proposto di utilizzare un materiale in policarbonato (PC) ad alta resistenza.Questo materiale non solo offriva un'eccellente durata in condizioni di estrema pressione, ma forniva anche una resistenza ai raggi UV per un'uso all'aperto affidabile. FCE ha raccomandato uno spessore di parete di 3 mm per l'alloggiamento, convalidato attraverso l'analisi degli elementi finiti (FEA),che ha confermato la capacità della struttura di resistere a forti pressioni senza compromettere l'integrità.

Soluzione di demolding personalizzata per fili interni

L'inclusione di fili interni nell'alloggiamento ha rappresentato una sfida significativa per il processo di stampaggio a iniezione, in quanto gli stampi standard potrebbero portare alla aderenza della parte durante il demolding.FCE ha progettato un meccanismo interno di demolding del filo specializzato su misura per questo requisitoDopo una spiegazione dettagliata della sua funzionalità, il cliente ha approvato la soluzione, garantendo una produzione efficiente e una formazione precisa del filo senza difetti.

Miglioramenti strutturali e di raffreddamento per ridurre il restringimento

Il design delle pareti spesse dell'alloggiamento aumenta il rischio di riduzione della superficie, potenzialmente influenzando sia l'estetica che le prestazioni.FCE ha ottimizzato la struttura interna sostituendo sezioni eccessivamente spesse con costole posizionate strategicamenteQuesto aggiustamento ha ridotto la concentrazione del materiale mantenendo l'integrità strutturale.

Per migliorare ulteriormente l'efficienza di raffreddamento, FCE ha selezionato il rame per il nucleo dello stampo a causa della sua superiore conduttività termica.garantire un raffreddamento uniforme nell'intero alloggiamentoQuesto approccio ha ridotto al minimo i difetti superficiali e ha migliorato sia l'aspetto che la precisione dimensionale.

Test rigorosi e approvazione della produzione senza soluzione di continuità

Dopo il completamento dello stampo, FCE ha consegnato parti campione per l'assemblaggio e rigorosi test di prestazione.Impressionato dai risultati, Levelcon ha approvato i campioni per la produzione di massa. FCE ha proceduto a soddisfare l'ordine in tempo, rispettando i più elevati standard di qualità.

I punti salienti

Questo progetto rappresenta un esempio dell'esperienza di FCE in materia di ingegneria di precisione e stampaggio ad iniezione, con particolare attenzione a:

Selezione del materiale resistente alla pressione: PC ad alta resistenza, su misura per applicazioni estreme.

Soluzioni avanzate di demolding: Meccanismi personalizzati per una moltiplicazione efficiente del filo interno.

Ottimizzazione del design innovativo: miglioramenti strutturali e sistemi di raffreddamento migliorati per una qualità superiore.

Combinando innovazione, acume tecnica e attenzione ai dettagli, FCE ha fornito una soluzione robusta e affidabile per il sensore WP01V,rafforzando ulteriormente la sua reputazione di leader affidabile nella tecnologia di stampaggio ad iniezione.
